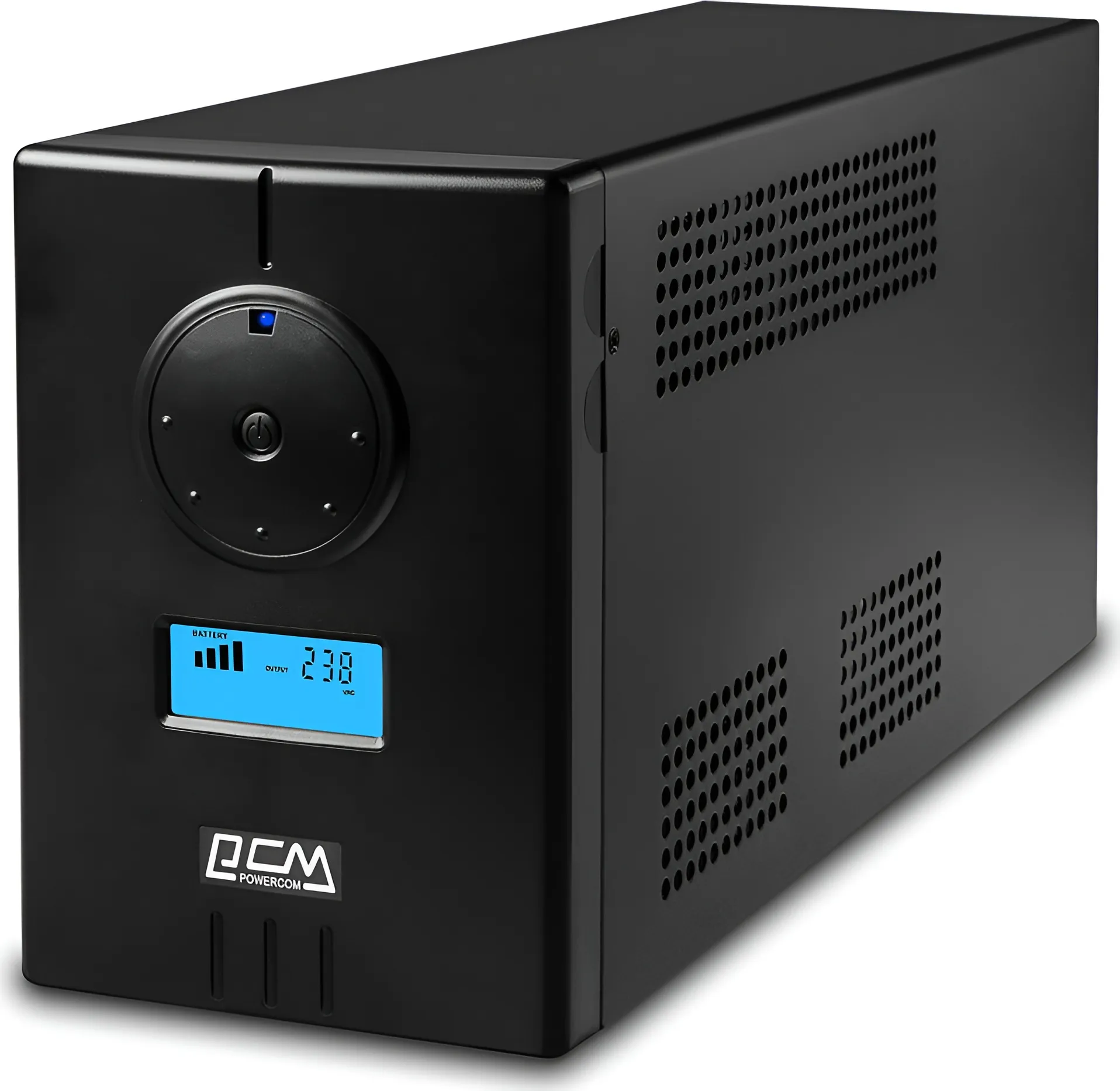

Для стабільної роботи комп’ютерної техніки недостатньо просто «наявності електрики в розетці». Важливо, щоб живлення було правильним, стабільним і передбачуваним. Саме для цього існують джерела безперебійного живлення (UPS, або ДБЖ).
ДБЖ — це не просто батарея з розетками. Це комплексний пристрій, який:
- забезпечує резервне живлення,
- стабілізує напругу,
- захищає обладнання від стрибків і просідань,
- дає час завершити роботу без втрати даних.
Для чого насправді створювали ДБЖ
Історично ДБЖ не розроблялися як повноцінні системи автономного живлення на години. Їх основна задача — дати користувачу кілька хвилин, щоб:
- зберегти файли,
- завершити роботу програм,
- правильно вимкнути комп’ютер.

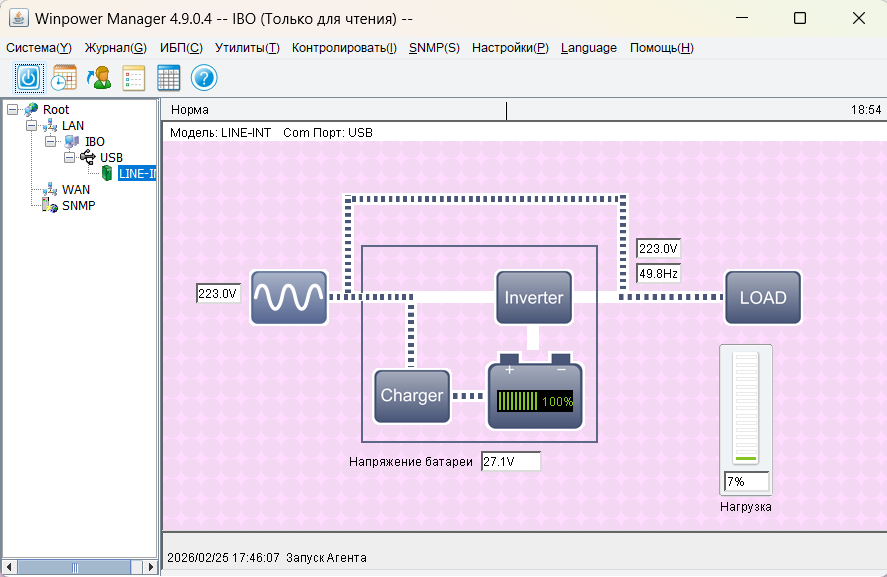

Саме тому в конструкції передбачено звуковий сигнал — він повідомляє, що мережеве живлення зникло. Комп’ютер продовжує працювати, і без сигналу ви могли б просто не помітити відключення. Також сучасні моделі середнього і вище рівня мають вихід USB для підключення до комп’ютера, що дає можливість подавати на нього сигнал про зникнення напруги в мережі, і автоматично завершувати роботу за допомогою фірмового ПЗ.
Більшість втрат даних відбувається не через «згоріле обладнання», а через некоректне вимкнення системи. Для бізнесу це може бути навіть більш чутливим, ніж вихід з ладу блоку живлення ПК.
ДБЖ як стабілізатор напруги
У багатьох регіонах мережа працює нестабільно:
- просідання до 170–180 В,
- короткочасні підвищення понад 240 В,
- імпульсні стрибки.
Сучасні блоки живлення комп’ютерів мають захист, але вони не розраховані роками працювати в умовах постійної нестабільності.
Лінійно-інтерактивні ДБЖ мають вбудований автоматичний регулятор напруги (AVR), який коригує її без переходу на батарею. Для них такі коливання — штатний режим.
Тобто ДБЖ зменшує навантаження на блок живлення комп’ютера і продовжує його ресурс.
Чи дійсно потрібне ДБЖ
Дехто може сказати «Навіщо мені витрачати 3000 грн. на ДБЖ, якщо я можу просто замінити блок живлення в ПК за 1200 грн?». На перший погляд так і є, але аргумент «блок живлення дешевший за ДБЖ» не враховує реальну картину.
У типовому робочому місці одночасно працюють:
- системний блок,
- монітор,
- роутер,
- комутатор,
- NAS або принтер.
При аварійному відключенні страждає не лише блок живлення ПК. Пошкодження можуть отримати одразу кілька пристроїв. Крім того, регулярні жорсткі вимкнення скорочують ресурс SSD та HDD. Також варто розуміти, що ДБЖ спроєктований на постійні перепади і вимкнення напруги, тобто він не вийде з ладу на відміну від блоку живлення, який не розрахований на такий режим роботи. Таким чином реальна математика буде зовсім іншою – 3000 грн. за ДБЖ один раз проти 1200 грн. за блок живлення + 1200 грн. роутер + цілком можливо HDD, SSD, блок живлення монітора, а це ще додатково ~2500 грн. Тобто за 5 років роботи без ДБЖ при постійних перепадах напруги може вийти з ладу комплектуючих більш ніж на 4000 грн.
Але головне, що комплектуючі можуть вийти з ладу не один раз за цей час. Якщо подвоїти час розрахунку, тобто додати одну заміну акумуляторів в ДБЖ (+800 грн.) то вийде 3800 грн. проти 5000-8000 грн на заміну комплектуючих за 10 років.
Як підібрати потужність ДБЖ
Перше, що потрібно визначити — реальне навантаження. Для цього потрібно визначити скільки споживачів буде під’єднано і яка їх максимальна потужність.

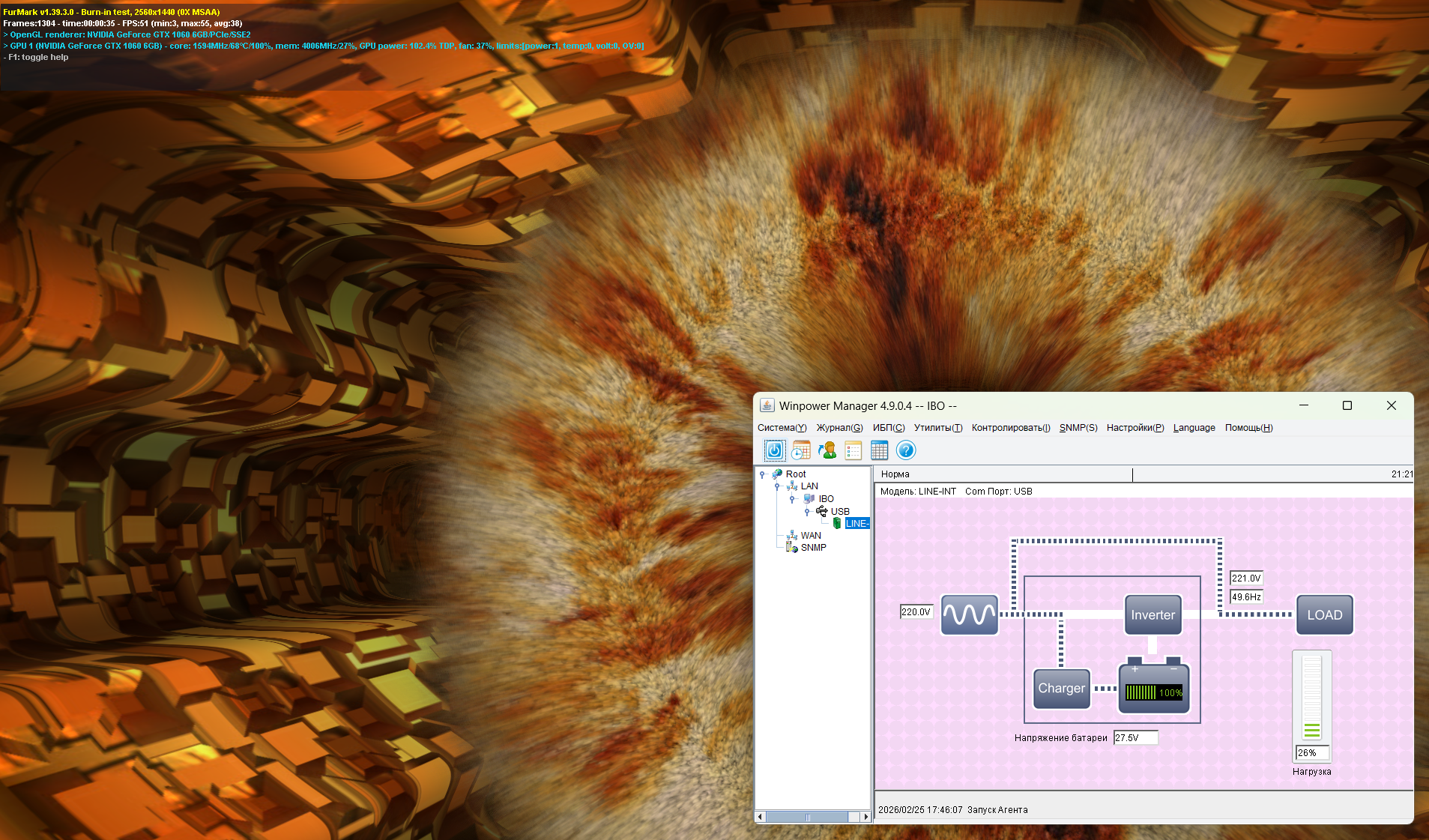

Тут справа в тому, що в штатному режимі споживання комп’ютера зазвичай не перевищує 60 ват. Але, в моменти максимального навантаження, як то гра з деталізованою графікою, або запуск «важкої» програми, споживання різко зростає і може доходити до максимальних значень для встановленого в ПК блоку живлення. Звідси витікає поширена рекомендація встановлювати ДБЖ згідно потужності блоку живлення ПК.
Наприклад:
- Блок живлення ПК 500 W
- ДБЖ має підтримувати мінімум 500 W
Також варто відзначити такі характеристики, як потужність в ватах(W) та вольт-амперах(VA). Це не одне й те саме.
- Вати(W) — реальна активна потужність.
- Вольт-ампери(VA) — повна потужність з урахуванням коефіцієнта потужності (cos φ).
У більшості побутових ДБЖ коефіцієнт потужності становить 0,6–0,7.
Тобто:
- 1000 VA ≈ 600–700 W
Якщо на корпусі написано 600 VA — це приблизно 360–420 W реальної потужності.
Саме тому орієнтуватися потрібно на потужність в ватах, а не вольт-амперах, так як на блоці живлення ПК, монітора, роутера вказана потужність в ватах(W).
Таким чином при розрахунку ви додаєте потужність, вказану на ваших споживачах і отримуєте рекомендовану максимальну потужність вашого ДБЖ.
Наприклад:
- Роутер 12 W
- ПК 550 W
- Монітор 40 W
- Аудіосистема 30 W
Загалом отримуємо 12+550+40+30=632 W. Тобто вам достатньо буде ДБЖ потужністю 650 ват. Це і будуть вказані вище 1000 або 1200 VA, залежно від коефіцієнту потужності конкретної моделі.
Майте на увазі, що при перевищенні потужністю споживачів максимальної потужності ДБЖ останній аварійно вимкнеться, з відповідними наслідками, як то втрата останніх робочих даних.
Акумулятори та їх ресурс
Більшість побутових ДБЖ використовують герметичні свинцево-кислотні акумулятори.
Середній ресурс:
- 3–5 років у нормальних умовах.
Головний фактор зношення — глибина розряду.
Якщо батарея регулярно розряджається «в нуль», її ресурс різко скорочується. Якщо ДБЖ довго стоїть без підключення до мережі, акумулятори деградують. Тобто для продовження ресурсу АКБ пристрій повинен бути постійно ввімкнений в мережу. Навіть якщо сам пристрій не увімкнено, він все одно підзаряджає акумулятори в разі необхідності, таким чином самостійно підтримує їх в повністю зарядженому стані. Також рекомендовано регулярно проводити тест стану АКБ через фірмову утиліту, так як при частковій деградації акумулятори демонструють високу напругу, як на нових, але швидко її втрачають під навантаженням. Таким чином тест відобразить стан, якщо за 10-20 секунд тесту, при роботі на АКБ, вони швидко втратять напругу, то, відповідно, настав час їх замінити, або провести процедуру відновлення.
Сам пристрій здатний працювати 10–15 років і більше. Тобто виробником він розрахований на заміну АКБ. В багатьох фірмових утилітах передбачена опція заміни акумуляторної батареї та є календар щоб її запланувати.
Типи ДБЖ
1. Off-line (резервні)
Найдешевші. Перемикаються на батарею при зникненні напруги.
2. Line-interactive
Найпопулярніші для дому та офісу. Мають AVR і швидке перемикання.
3. On-line (подвійного перетворення)
Постійно працюють через інвертор. Дорожчі, але забезпечують найвищу якість живлення.

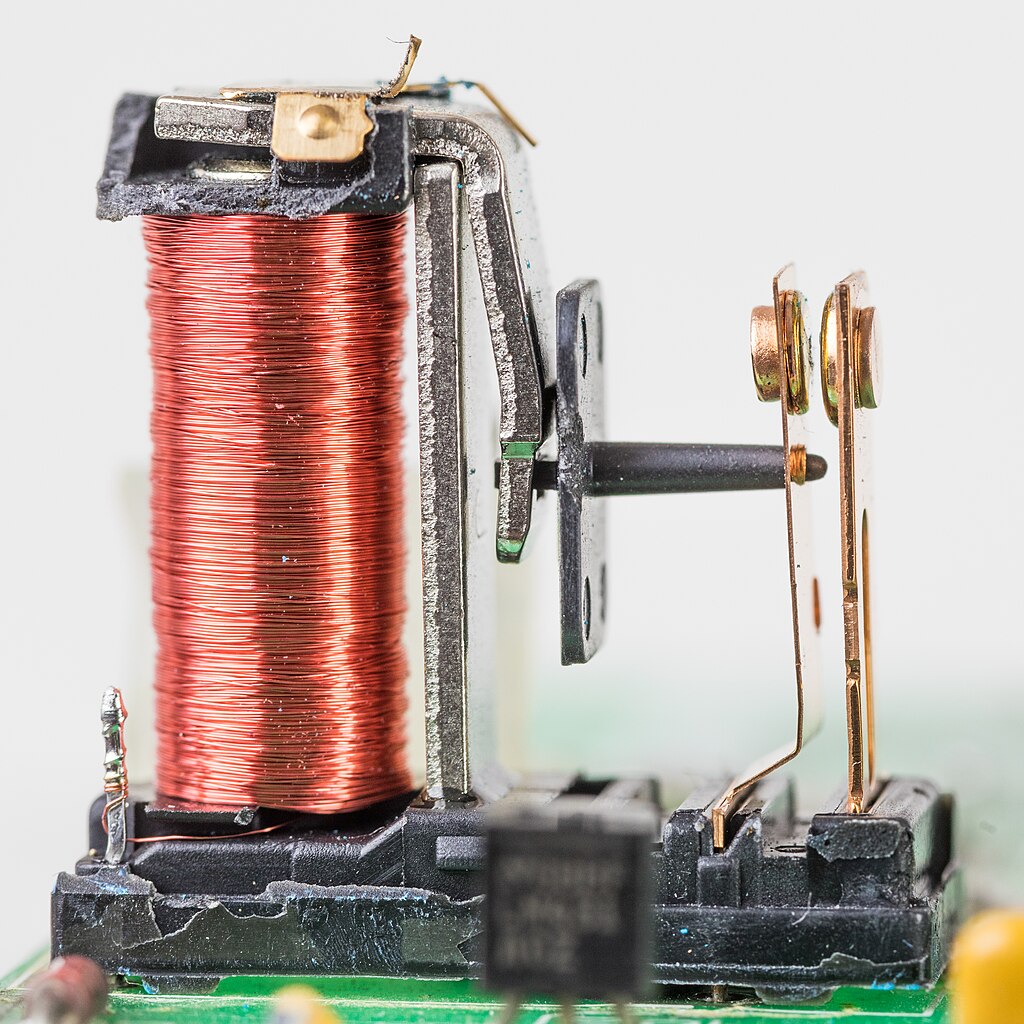

Для більшості домашніх задач достатньо line-interactive моделі. Моделі On-line зазвичай використовують для живлення надчутливих до втрати напруги пристроїв, як то медичне обладнання, сервери, банківське обладнання, промислові автоматичні станки. Справа в тому, що line-interactive моделі живлять обладнання від мережі коли є напруга, при її зникненні, вони перемикаються на вбудований інвертор і живлять споживачів від своєї АКБ. Для цього там встановлене автоматичне реле, що і дає характерний звук(«клацання») при зникненні електрики в мережі. Але на переключення потрібен час, протягом якого повністю зникає напруга на споживачах, поки не запрацює інвертор і не відновить живлення. Зазвичай це займає 4-5 Мілі секунд, максимум до 20 мс. Такий короткий проміжок часу непомітний для побутової електроніки такого типу як блок живлення ПК, роутера, монітора.
Чиста синусоїда
В побутовій електромережі використовується змінний струм(AC). Це означає, що у нього немає полярності + та – в класичному розумінні. Якщо взяти, наприклад, звичайний свинцевий акумулятор, у нього є 2 контакти- плюс і мінус. Струм, відповідно, перетікає від одного полюсу до іншого. Це і є постійний струм, DC в англійському позначенні. Тобто струм «тече» рівномірно, від одного полюсу до іншого. Це класична, старовинна система, в тому вигляді, в якому був виготовлений перший в світі гальванічний елемент.

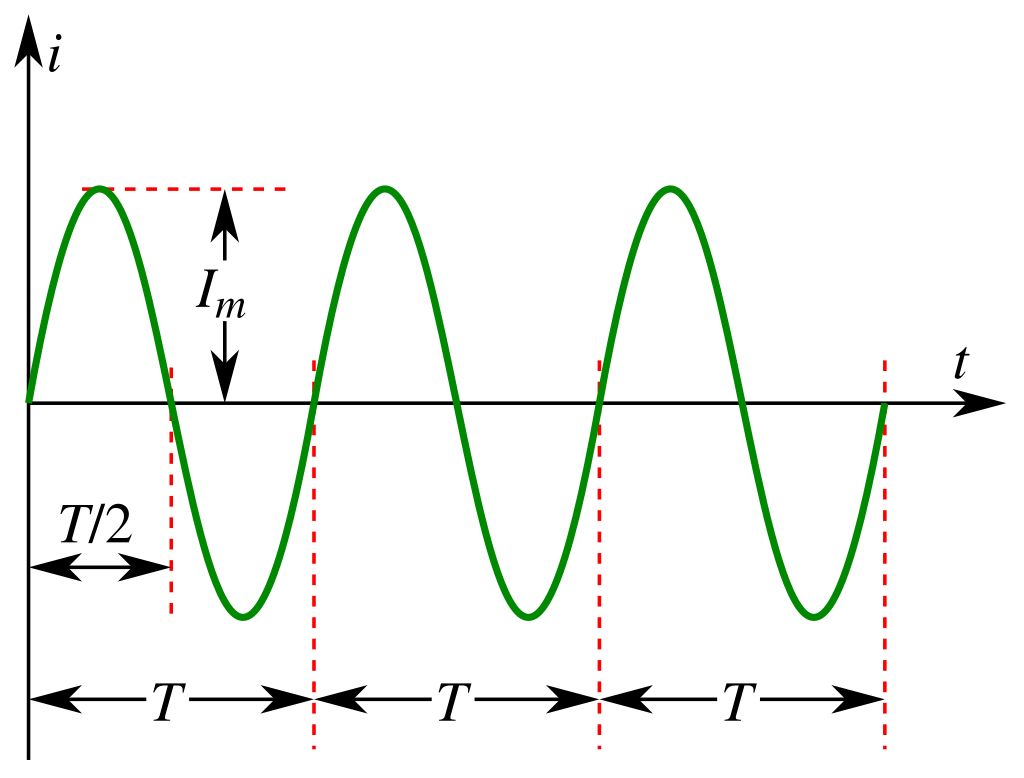

Змінний струм був винайдений пізніше, з відкриттям Майклом Фарадеєм явища електромагнітної індукції. В ньому немає чітких полюсів, так як він генерується обертанням мідної котушки між двома магнітами. Так як магніти протилежно заряджені, то і в провіднику генеруються протилежні полюси. Відповідно зі швидкістю обертання ротора генератора(зазвичай 50 Гц) на електростанції(або бензогенераторі) змінюється і полярність. На графіку це виглядає як хвилеподібна зміна полюсів на протилежні, тобто сиунсоїда.
Змінний струм активно просував Нікола Тесла, так як його легше перетворювати і транспортувати на великі відстані, на відміну від постійного струму, який просував Томас Едісон. Його модель потребувала будівництва електростанцій через кожні 1-2 км, що було комерційно абсолютно не вигідно, отже змінний струм переміг. Тому зараз ми маємо ситуацію, коли струм генерується та передається у вигляді змінного, а комп’ютерна техніка та смартфони працюють на постійному. Якби струм передавався у вигляді постійного, то потрібно було б лише змінювати напругу без необхідності «випрямляти» його, як це роблять зараз блоки живлення.

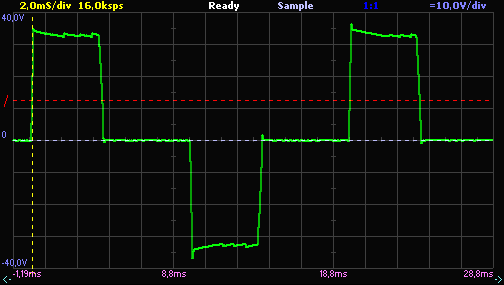

Бюджетні ДБЖ формують ступінчасту або апроксимовану синусоїду. Якщо відобразити це на графіку, то класична, «чиста» синусоїда має плавні лінії, а ступінчата, відповідно, прямокутні, «рублені» хвилі зміни полюсів.
Комп’ютерна техніка з імпульсними блоками живлення зазвичай нормально працює з апроксимованою формою.
Але:
- автоматика газових котлів,
- деякі насоси,
- частина медичного обладнання
вимагають чистої синусоїди. Відповідно перед покупкою важливо розуміти, яке навантаження планується підключати.
Чого не можна підключати до ДБЖ
ДБЖ не призначений для:
- пилососів,
- електрочайників,
- обігрівачів,
- холодильників,
- лазерних принтерів.
Такі пристрої мають високі пускові струми і можуть викликати аварійне відключення ДБЖ.
Підсумок
ДБЖ — це не розкіш і не «зайвий аксесуар». Це інструмент стабільності.
Він не забезпечить будинок електроенергією на добу, але:
- захистить техніку,
- збереже дані,
- зменшить зношення обладнання,
- дасть час на коректне завершення роботи.
Правильно підібраний ДБЖ працює роками без втручання.
Ви згадуєте про нього лише тоді, коли мережа зникає — і саме в цей момент він виправдовує свою наявність.
Стабільність — це не коли світло ніколи не зникає.
Стабільність — це коли ви готові до того, що воно може зникнути.
